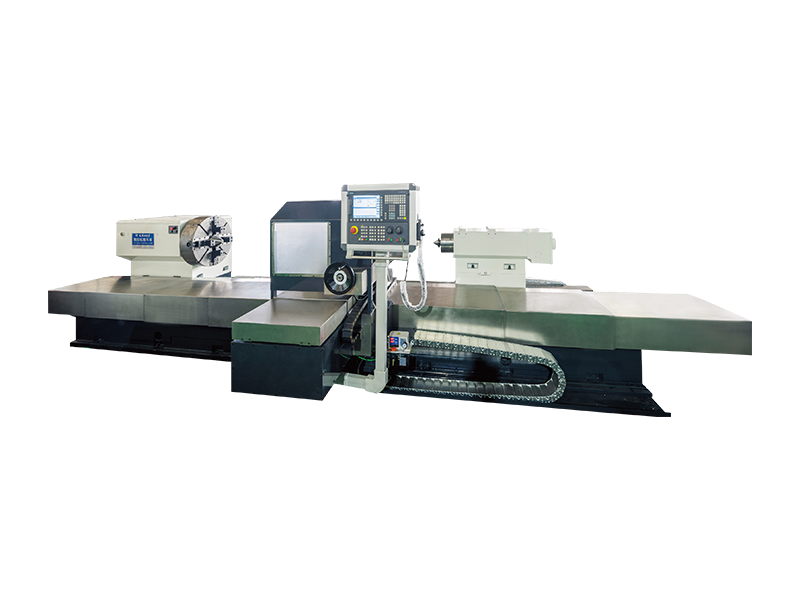

Tornio integrato Roll-and-Toss CNC di precisione per impieghi gravosi

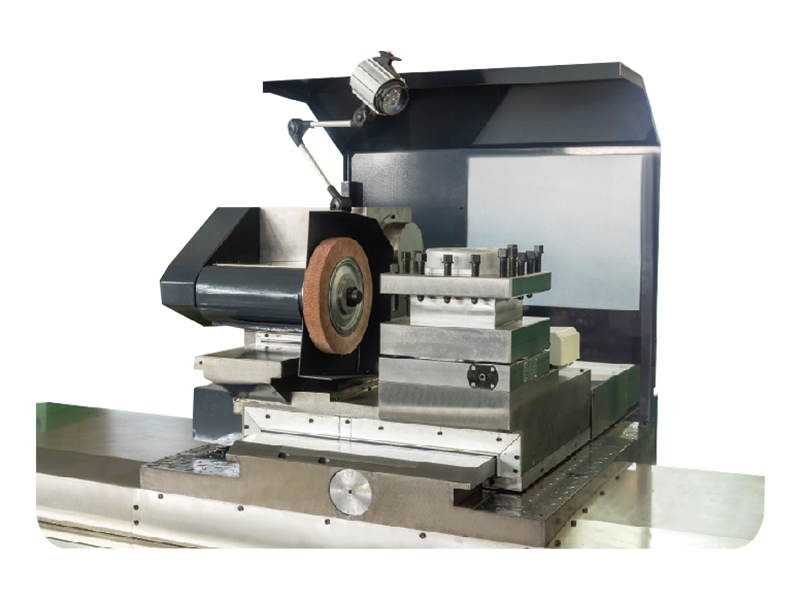

Questa macchina utensile è un tornio CNC integrato roll-and-toss, utilizzato principalmente per la tornitura pesante e la lucidatura superficiale dopo il supporto idraulico della colonna live, del cilindro medio e del rivestimento laser. Viene utilizzato anche per la semifinitura e la finitura di rulli in ghisa, acciaio e metalli non ferrosi. La macchina è composta da due alberi di servoalimentazione indipendenti in direzione trasversale. Il dispositivo di lucidatura è installato su un lato della piastra di trascinamento longitudinale e non interferisce con il resto dell'utensile di lavorazione del carrello di alimentazione trasversale. Viene utilizzato rispettivamente per la tornitura e la lucidatura.

I movimenti longitudinali e trasversali (tornitura e lucidatura) sono azionati da viti a ricircolo di sfere ad alta precisione. Le guide per i movimenti di avanzamento longitudinale e trasversale del portautensile e del dispositivo di lucidatura sono costituite da guide rettangolari ad alta rigidità, combinate con un portautensile elettrico per carichi pesanti a quattro stazioni e uno speciale mandrino di lucidatura. Questo design migliora la rigidità e la stabilità della macchina utensile durante il taglio e la lucidatura.

Il cuscinetto dell'albero principale utilizza un cuscinetto a rulli cilindrici corti radiali a doppia fila con alta precisione e gioco regolabile, fornendo forte rigidità, rotazione regolare e alta precisione. La contropunta è costituita da un corpo superiore e da un corpo inferiore. La parte superiore del corpo è dotata di un meccanismo di regolazione del centro del mandrino, del manicotto e del mandrino. La parte inferiore del corpo è dotata di un meccanismo di movimento rapido per la contropunta, con un motore e un riduttore che ne guidano il movimento complessivo. Nella parte posteriore della contropunta è installata una stazione di pompaggio ad alta pressione, utilizzata per il bloccaggio e l'allentamento automatico idraulico dopo che la contropunta è in posizione, con protezione di interblocco.

Il manicotto della contropunta può essere spostato tramite azionamento a motore e regolazione fine manuale. La contropunta è dotata di un display della forza di serraggio superiore, che consente la regolazione visiva della coppia di serraggio superiore del pezzo in lavorazione in base ai requisiti. L'elevata stabilità e il design strutturale ad alta rigidità garantiscono la precisione di lavorazione complessiva della macchina utensile. La coppia di guide mobili è trattata con plastica adesiva resistente all'usura e presenta un sistema di lubrificazione centralizzato che implementa una lubrificazione automatica quantitativa a punto fisso per garantire la risposta dinamica dell'intera macchina. Le guide di alimentazione longitudinali e trasversali sono completamente protette da acciaio inossidabile, che aiuta a mantenere la precisione del movimento a lungo termine.
