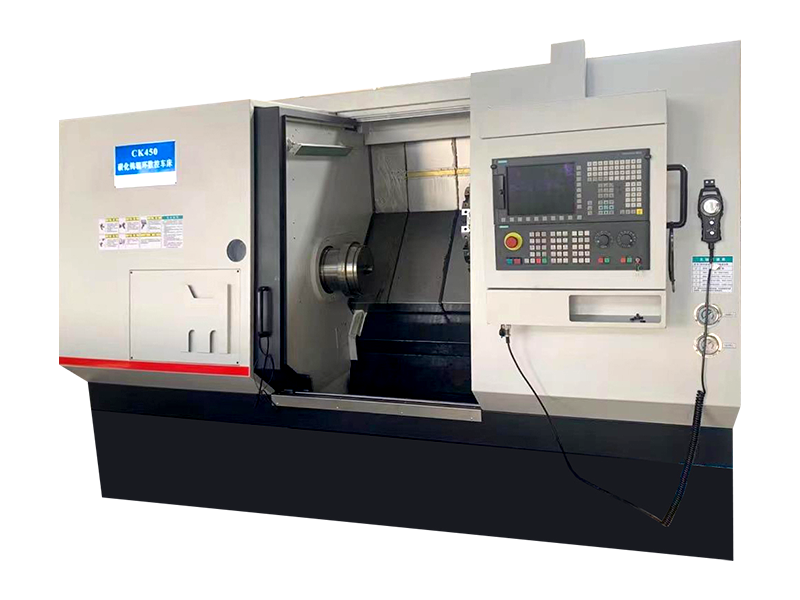

Visualizza altro >>Jiangsu Dingshun Heavy Duty Machine Tool Co., Ltd. (Nantong Baoshun Machinery Co., Ltd.) è stata fondata nel 2002. Si tratta di un'impresa impegnata da tempo nella fornitura di attrezzature per macchine utensili per l'industria metallurgica e le imprese siderurgiche. Ha una solida base e una ricca esperienza nelle attrezzature specializzate per macchine utensili ed è un fornitore di soluzioni per le imprese siderurgiche. È anche un fornitore qualificato per lo Shanghai 704 Research Institute della China Shipbuilding Industry Corporation, intraprendendo importanti progetti di ricerca scientifica come sensori di coppia e altri componenti professionali. L'azienda è specializzata nella produzione di macchine utensili per la lavorazione di scanalature a mezzaluna di rulli CNC serie XK500, torni a rulli CNC serie CK84, torni a rulli con display digitale serie CA84, torni ad anelli di rulli CNC CK450, macchine utensili per compositi di tornitura e fresatura CNC CXK9550, centro di tornitura e fresatura CNC con piastre modellate CXK9580, macchina per la riparazione di mole diamantate CNC DK060, smerigliatrice ad anelli di rulli verticali CNC MK630, smerigliatrice ad anelli di rulli CNC MK001-5, rettificatrice CNC ZKM150, rettificatrice universale di precisione ZWM150 e altri prodotti di supporto correlati.
L'azienda dispone di numerose attrezzature di grandi dimensioni fornite da aziende di marca nazionali ed estere, garantendo la qualità delle macchine utensili prodotte e la consegna puntuale. Nel corso degli anni, con una forte forza tecnica, prodotti maturi e un sistema di servizi completo, i nostri prodotti sono stati venduti alle principali aziende siderurgiche in tutto il paese e nei mercati esteri. I nostri clienti hanno risposto positivamente e abbiamo ottenuto numerosi brevetti nazionali e diritti di proprietà intellettuale indipendenti. La nostra azienda è ora diventata un marchio ben noto nel settore delle macchine utensili per la lavorazione dei rulli dell'impresa siderurgica nazionale e dell'istituto di progettazione metallurgica.
1.1 Parametri delle specifiche principali
| Il diametro di oscillazione sul basamento della macchina utensile | mm | 800 |
| Il diametro di oscillazione sulla piastra posteriore | mm | 620 |
| Lunghezza massima di lavorazione (distanza tra due centri) | mm | 1000 |
| Peso massimo del pezzo | kg | 3000 |
| Angolo del basamento della macchina utensile | Laurea | 45 |
1.2 Mandrino e azionamento
| Foro del mandrino | mm | 120 |
| Diametro supporto anteriore mandrino | mm | 180 |
| Serie velocità mandrino | | Senza livello |
| Gamme di velocità del mandrino | giri/min | 2-400 |
| Potenza motore principale (continua) | kW | 22 |
| Coppia continua del mandrino | Nm | 2500 |
| Standard dell'estremità del mandrino | | A211 |
| Manicotto di serraggio idraulico automatico | | Abbinamento dell'anello del rullo |
1.3 Trasmissione di alimentazione
| Distanza di movimento della piastra posteriore sull'asse Z (longitudinale). | mm | 1000 |
| Movimento della piastra posteriore sull'asse X (orizzontale). | mm | 410 |
| Velocità di movimento veloce Z/X | mm/min | 8000 |
| Intervallo di velocità di avanzamento Z/X | mm/min | 0,001-2000 |
| Coppia motore di azionamento Z/X | Nm | 27/27 |
| Forza di avanzamento massima Z/X | N | 20000 |
| Unità/risoluzione di impostazione minima | mm | 0.001 |
1.4 Dimensioni d'ingombro e pesi delle Macchine Utensili
| Dimensioni aspetto macchina utensile (lunghezza * larghezza * altezza) | mm | 4725×2175×2365 |
| Peso | t | Circa 8T |
2. Precisione della macchina utensile
2.1 Precisione di funzionamento (campione standard)
| Rotondità del cerchio esterno della tornitura di finitura | mm | 0.005 |
| Rugosità superficiale del cerchio esterno di tornitura di finitura | | Ra0,8 |
| Cilindricità del cerchio esterno di tornitura di finitura | mm | 0,02/300 |
| Perpendicolarità del cerchio esterno dell'estremità di finitura | mm | 0,01/100 |
2.2 Le principali precisione geometrica delle macchine utensili
| Movimento assiale periodico del fuso | mm | 0.005 |
| Eccentricità radiale del foro del mandrino | mm | Fine vicina 0,015, Fine lontana 0,020 |
| Precisione di posizionamento ripetuto della torretta | mm | 0.005 |
