La rettificatrice per anelli a rulli viene utilizzata per la rettifica grossolana, semi-fine, fine e antiscintilla del cerchio esterno e della scanalatura con passaggio R dell'anello a rulli in carburo di tungsteno utilizzato nella produzione di fili ad alta velocità. La macchina adotta un design a guscio completamente chiuso, che riduce efficacemente il rumore di lavorazione, protegge in modo più sicuro, impedisce la diffusione di acqua e gas nell'area di lavorazione e migliora l'ambiente di lavorazione.

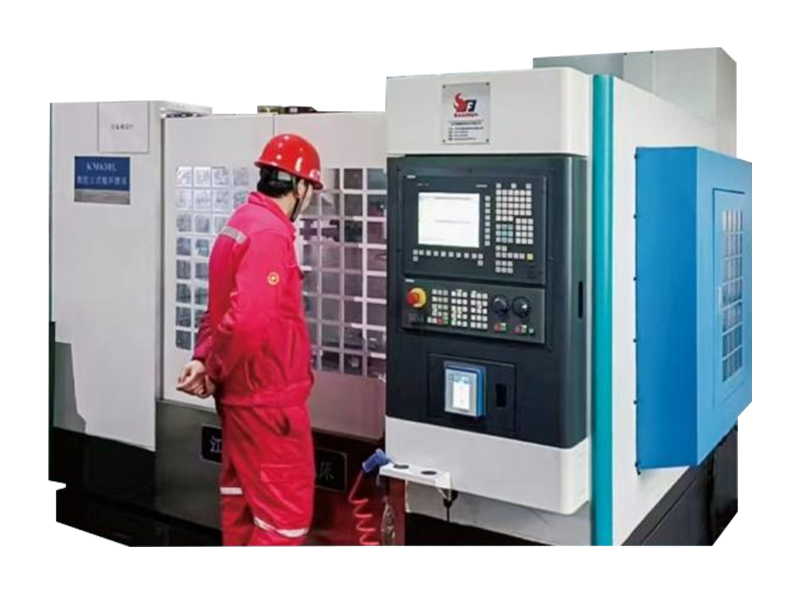

La rettificatrice speciale per anelli a rulli CNC KM630L è una speciale rettificatrice per anelli a rulli verticali sviluppata dalla nostra azienda in combinazione con la domanda del mercato di rettificatrici per anelli a rulli. L'efficienza di lavorazione della rettificatrice è pari al 150% rispetto a quella delle rettificatrici esistenti sul mercato. Il layout generale della macchina utensile è una struttura principale verticale, utilizzando il sistema CNC con collegamento a tre assi SIEMENS 828D, progettata una speciale testata verticale del pezzo, installazione di un banco di lavoro mobile orizzontale a due assi, la guida di guida mobile del banco di lavoro adotta una guida di scorrimento scorrevole ad alta rigidità, è azionata direttamente dalla vite a ricircolo di sfere di precarico del servomotore CA per ottenere, il pezzo adotta un'installazione verticale, cambia la tradizionale modalità di installazione del pezzo della rettificatrice ad anello orizzontale a rulli, riduce notevolmente il peso del pezzo sulla precisione di bloccaggio del pezzo. L'influenza di laurea;
Dotato di uno speciale dispositivo idraulico autocentrante per bloccare il pezzo, invece del tradizionale dispositivo liquido, le parti di carico e scarico sono più comode e affidabili, la direzione verticale del movimento della guida di scorrimento dell'albero di macinazione e il movimento del pezzo dell'azionamento è lo stesso, è azionato direttamente dal servomotore CA, al fine di migliorare la rigidità del sistema, la vite a ricircolo di sfere resiste a una leggera tensione e le due estremità sono supportate sul cuscinetto a rulli. La posizione della guida di scorrimento dell'albero di macinazione è dotata di un righello a reticolo per ottenere il controllo a circuito chiuso. Il cuscinetto del mandrino della mola adotta cuscinetti di precisione importati ad alta rigidità e il mandrino della mola è azionato da un servomotore CA attraverso la cinghia sincrona.
Design della rettificatrice per anelli a rulli verticali CNC KM630L, interfaccia libreria utensili BT50 di riserva, per l'automazione successiva, elaborazione senza operatore per offrire comodità, sistema CNC dopo lo sviluppo secondario, con sistema di programmazione libero e flessibile, sviluppato appositamente per i produttori di anelli a rulli professionali software avanzato, rendendo possibile la programmazione della rettifica basata sul dialogo dell'interfaccia uomo-macchina. Basta fare riferimento ai parametri dell'anello del rullo di input dell'interfaccia uomo-macchina, è possibile elaborare.
