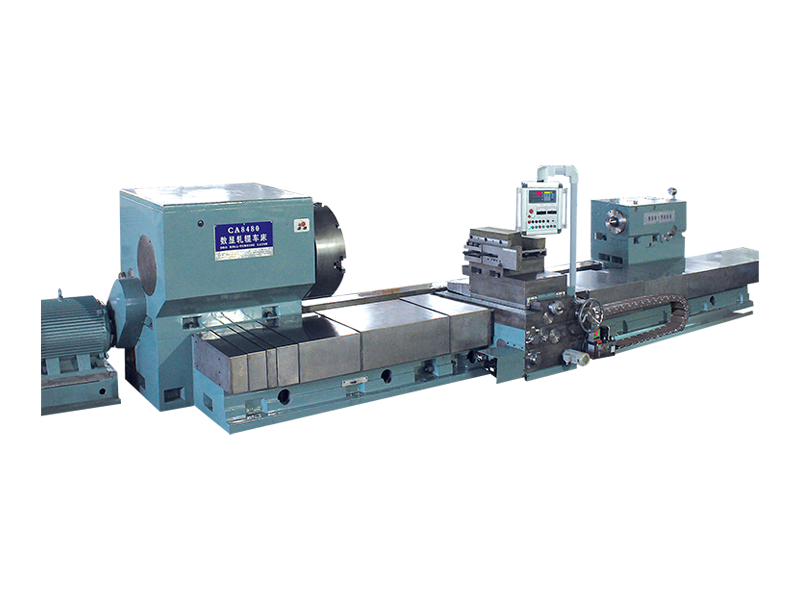

CA8480 Tornio a rulli con display digitale flessibile ad alte prestazioni

Il tornio a rulli con display digitale CA8480 è progettato principalmente per la lavorazione di semifinitura e finitura di rulli in ghisa, acciaio e metalli non ferrosi. Utilizzando acciaio rapido, carburo o altri materiali per utensili da taglio, è in grado di eseguire operazioni di tornitura e riparazione sul diametro esterno dei rulli, sulle superfici terminali, nonché su vari profili di fori complessi e superfici curve. Inoltre, può essere utilizzato per lavorare componenti di alberi in ghisa, acciaio e metalli non ferrosi nella stessa gamma di dimensioni e peso dei rulli, offrendo funzionalità sia di semifinitura che di finitura per il diametro esterno, le facce terminali e le superfici curve complesse.

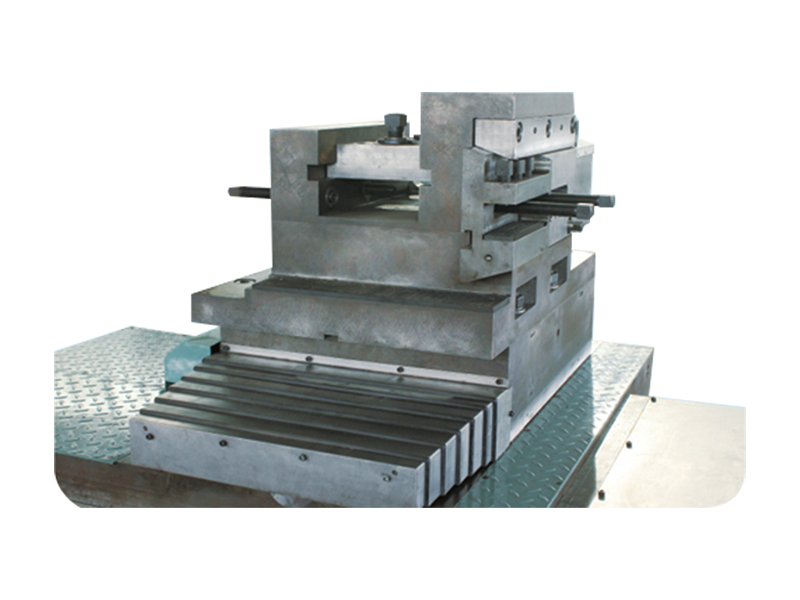

Il sistema di guide longitudinali della macchina è progettato con una struttura integrata a quattro guide. Il movimento longitudinale è azionato da un meccanismo a vite senza fine e ad ingranaggi, mentre il movimento di avanzamento trasversale del supporto dell'utensile utilizza binari di guida rettangolari ad alta rigidità. La combinazione della tecnologia di supporto utensile con telaio italiano e di un portautensili fisso migliora la rigidità e la stabilità di taglio della macchina. Questo design robusto, in particolare il portautensili ad alta rigidità, è ideale per la lavorazione di pezzi sopra il centro del mandrino. I cuscinetti del mandrino sono dotati di cuscinetti a rulli cilindrici a doppia fila con gioco radiale regolabile e ad alta precisione, che forniscono rigidità del mandrino, rotazione regolare e alta precisione.

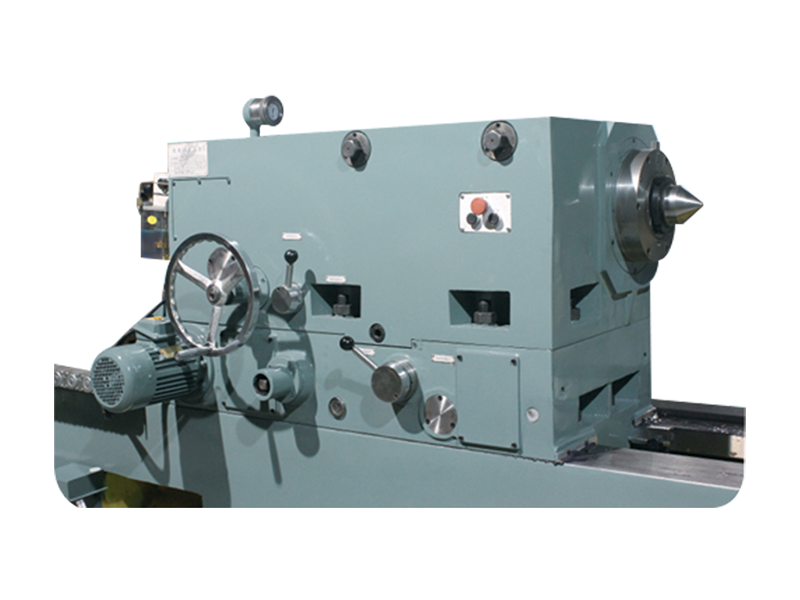

Il design strutturale della macchina enfatizza l’elevata stabilità e rigidità, garantendo un’accuratezza di lavorazione completa e, di conseguenza, ottenendo precisione per i pezzi. La scatola del mandrino (testa) è dotata di un motore a frequenza CA da 45 Kw, che utilizza lo spostamento automatico idraulico. I movimenti longitudinali e trasversali della macchina utilizzano una velocità variabile continua, consentendo agli utenti di selezionare velocità e velocità di avanzamento adeguate in base al materiale dei rotoli, garantendo facilità di funzionamento.

Il movimento longitudinale è facilitato da un display digitale a reticolo, eliminando la necessità di allineamento o marcatura dei rulli durante la rotazione dei rotoli. Un sistema di lubrificazione centralizzato garantisce che tutte le coppie di guide mobili ricevano una lubrificazione precisa e automatica a intervalli fissi, garantendo caratteristiche di risposta dinamica e prestazioni di lubrificazione di lunga durata. Sia i movimenti longitudinali che trasversali sono completamente protetti da involucri in acciaio inossidabile, garantendo il mantenimento a lungo termine della precisione del movimento.

La macchina è composta da bancale, scatola del mandrino, contropunta, supporto utensile, sistema idraulico, armadio di controllo elettrico PLC e rastrelliera metallica (catena del serbatoio), fornendo una soluzione altamente stabile ed efficiente per la lavorazione di rulli e alberi.
